禧恒隆热延伸试验装置

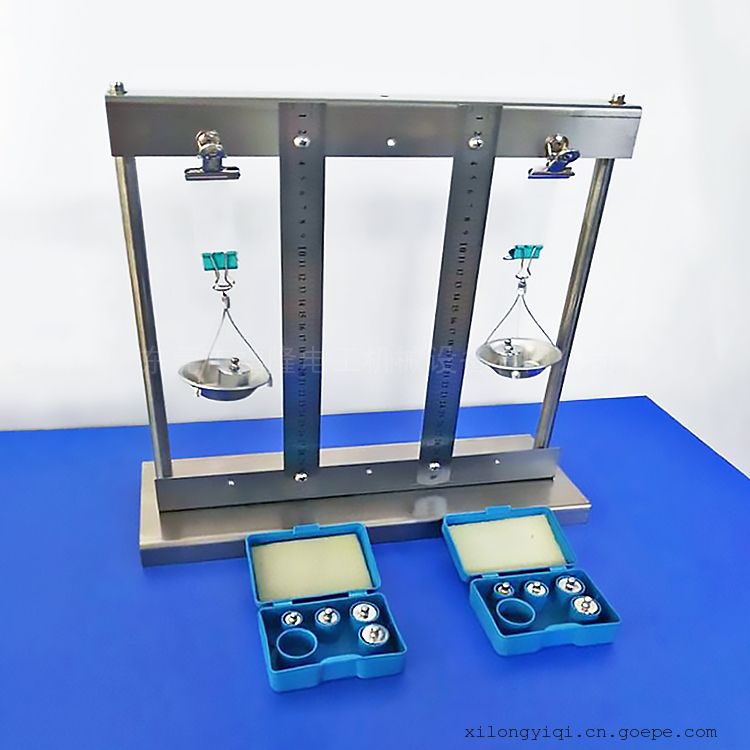

XL-RYS热延伸试验装置

一.概述
热延伸试验装置符合GB/T 2951.21标准第9条款的要求。是测定电线电缆的绝缘和护套，在规定温度下负重15分钟后，伸长率的中间值；在规定温度下负重15分钟后，解出负重冷却至室温后，标距间后/前之伸长率。

二．参数：
1.试样工位: 2位(可订制3位);
2.砝    码: 1g、2g、5g、10g、20g、50g(可订制3位)各2个;
3.试验长度: 240MM;
4.温度范围：RT+20～300℃（自然通风试验箱,自备或另购）

三.热延伸装置操作程序
1.从试样上切取两个绝缘样段和护套样段，按GB/T2951相关章节规定的试验方法制备试样及测量截面积后进行试验。
A哑铃试件应在除去所有凸脊和/或半导电层，从绝缘和护套内层制取。
B试片厚度应不小于0.8mm，不大于2.0mm。如果不能制备0.8mm厚的试片，则允许其*小厚度为0.6mm。

2.试件从上夹头悬挂下来，用下夹头夹住，并在下夹头上加重物。所产生的作用力按有关电缆产品标准对相关材料的规定（0.2 N/MM2）。
(注:用夹头固定管状试件时，不应使试件两端紧密封闭。可用任何适当的方法实现,如在试件一端插入小段金属针管，其尺寸略小于试件内径。)

3.在老化箱内15min后（依标准），测量标记线间距离并计算伸长率。
如果老化箱没有观察窗而必须把门打开进行测量，则应在打开门后30s内测量完毕。
老化箱温度按有关电缆产品标准对相关材料的规定(200±3℃)。
有争议，试验应在带观察窗的老化箱内进行，并且不打开箱门测量。

4.然后,从试件上解除拉力(在下夹头处把试样剪断)。并使试件在规定温度下恢复5min（依标准）。*后,从老化箱中取出试件，冷却至室温，再次测量标记线间的距离。

四、热延伸试验装置试验结果的评定
1.在规定温度下负重15min后，伸长率的中间值应不大于有关电缆产品标准的规定(载荷下之伸长率)。
2.试件从烘箱内取出冷却后标记线间距离的增加量的中间值对试件放入老化箱前该距离的百分比应不大于有关电缆产品标准的规定(冷却后之伸长率)。
